CANCHA DE HOCKEY

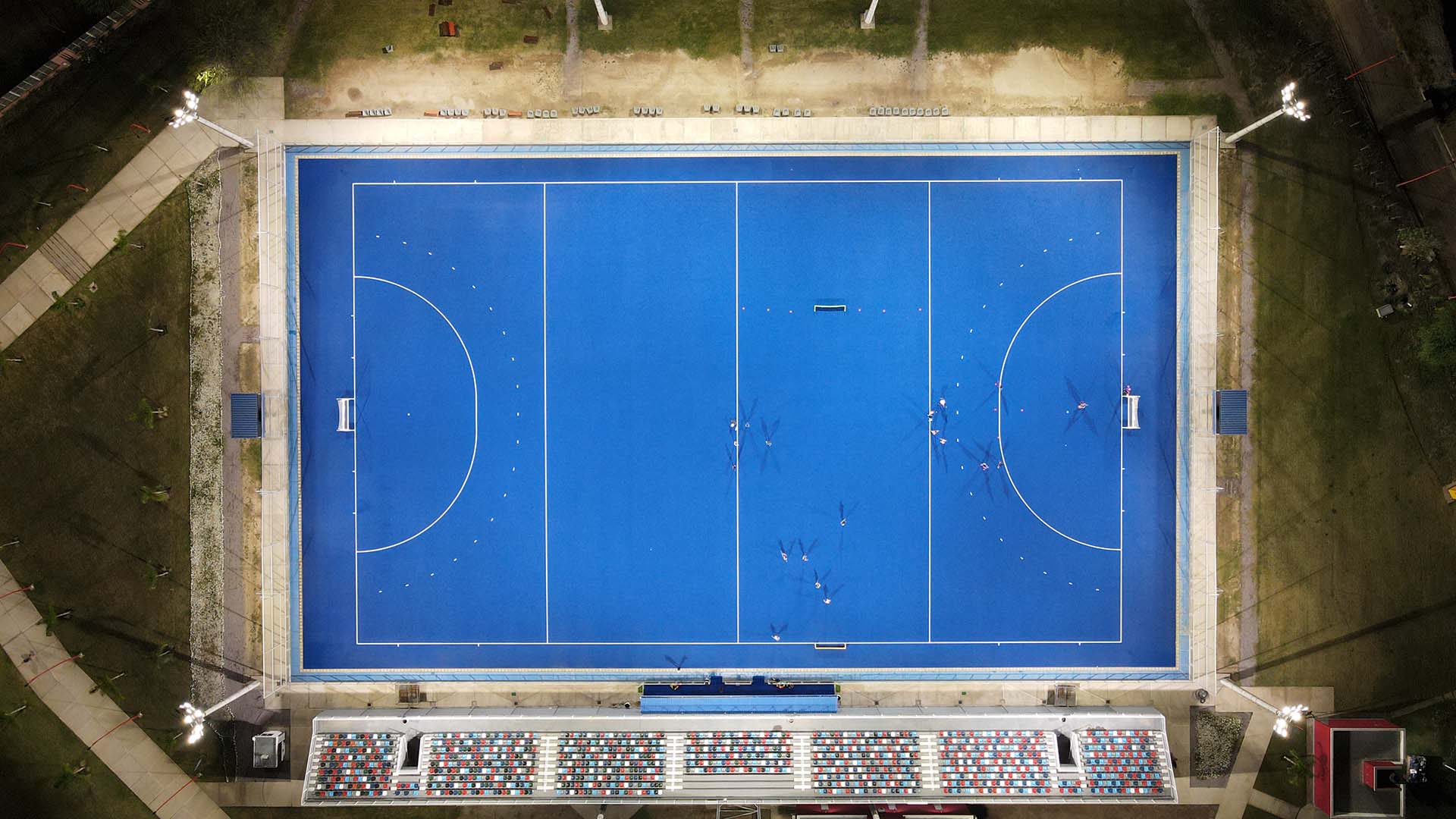

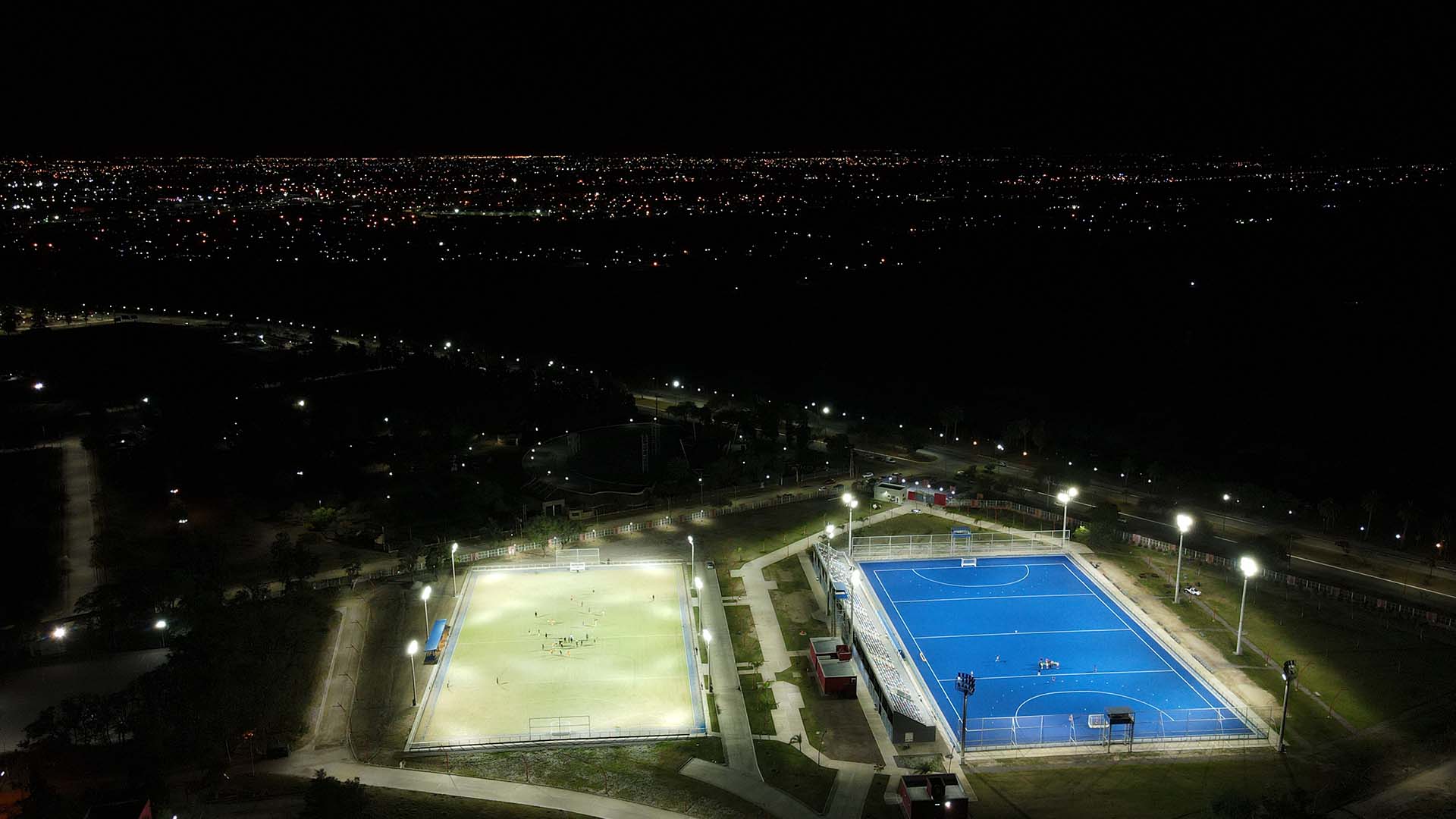

Iluminación artificial de cancha de hockey sobre césped, permitiendo el desarrollo de entrenamientos y competencias regionales, nacionales e internacionales en horario nocturno, garantizando niveles de iluminación adecuados, uniformidad y seguridad para jugadores, árbitros y espectadores.
La instalación está conformada por ocho columnas de hormigón armado de 15 a 21 m de altura (según la ubicación de cada una de ellas).

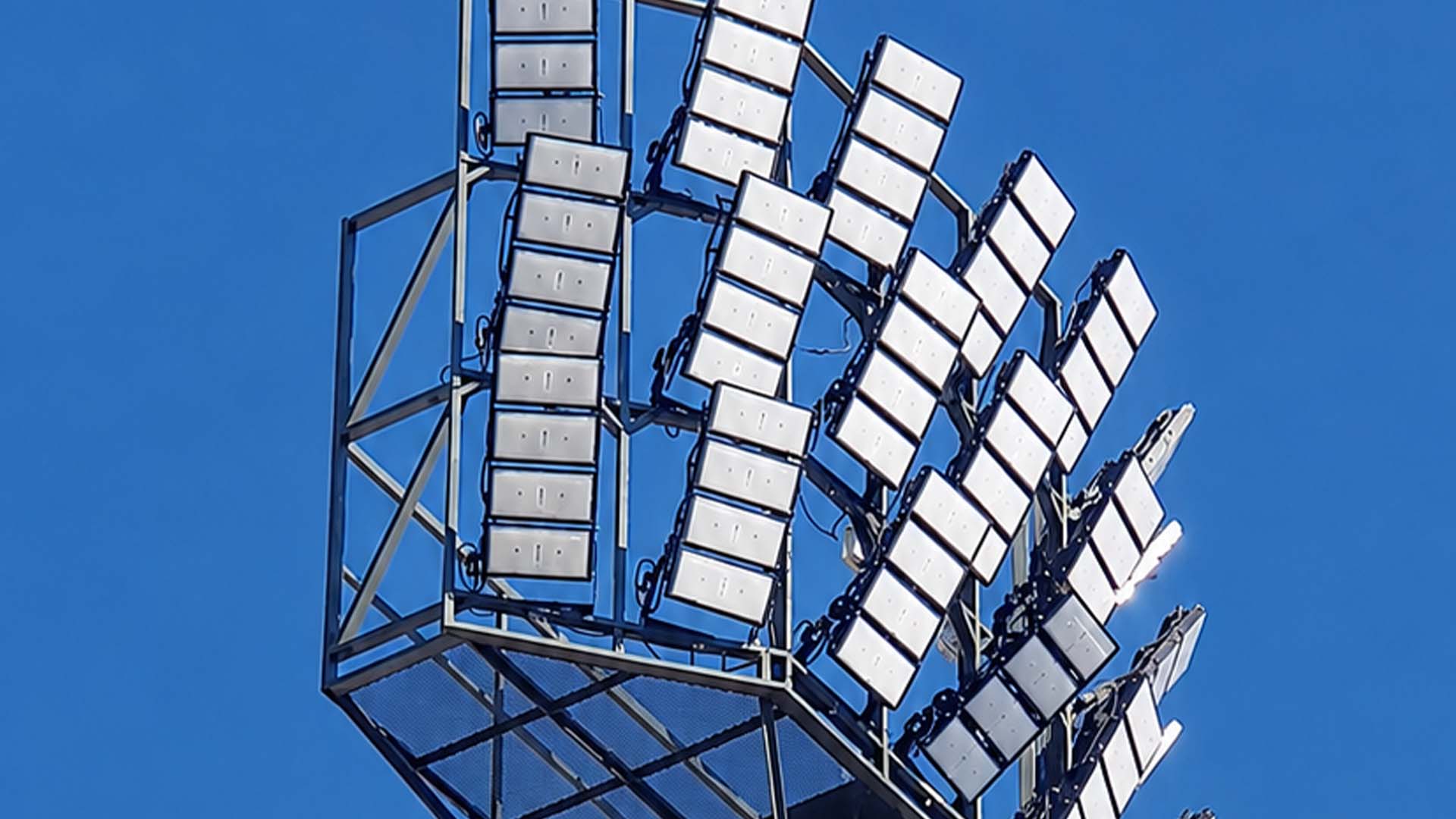

Ubicadas en el perímetro del campo de juego, sobre las cuales se montan 154 proyectores led de 1000w de potencia con ópticas y ángulos de apertura de 60 y 15 grados distribuidos entre estas y sujetas a una estructura metálica para iluminación deportiva.
PROYECTORES EMPLEADOS
- Marca: Bael
- Modelo: Zeus 1000
- Temperatura de color: 5700 K
- Índice de reproducción cromática (CRI) superior a 80
- Grado de protección IP66 (Aptos para uso exterior)
La alimentación eléctrica se realiza desde un tablero general equipado con protecciones termomagnético, diferencial y sistema de puesta a tierra conforme a la reglamentación vigente.
CRITERIOS DE DISEÑO
- El diseño lumínico se realizó buscando:
- Uniformidad de iluminación en toda la superficie de juego
- Reducción del deslumbramiento para jugadores y árbitros
- Alta eficiencia energética
- Bajo costo de mantenimiento
- Larga vida útil de los equipos (superior a 50.000 horas)
- El diseño de nivel de iluminación se realizó en función a las según los requerimientos de la confederación argentina de hockey y la fih, pudiendo contemplarse 3 niveles de iluminación sobre en campo de juego:
- Entrenamientos: hasta 500 lux.
- Competencias locales: de 500 a 1000 lux.
- Competencias nacionales e internaciones televisadas: de 1000 a 1750 lux.
NORMATIVA
- El proyecto se desarrolló siguiendo los criterios establecidos por:
- Reglamento de la Asociación Argentina de Electrotécnicos (AEA 90364)
- Recomendaciones de la federación internacional de hockey (fih)
- Normas IRAM aplicables
- Reglamentación municipal y de seguridad eléctrica vigente
- La instalación proyectada permitirá obtener una iluminación eficiente, uniforme y segura para la práctica del hockey en horario nocturno, optimizando el consumo energético mediante tecnología LED y garantizando condiciones adecuadas para el desarrollo de actividades deportivas.
DATOS TÉCNICOS PRINCIPALES
- Potencia instalada: transformador tipo miniblock de 630 kva con relación 13,2/0,400-0,231 kv
- Niveles de tensión: 400v de tensión de línea y 231v de tensión de fase.
- Longitud del tendido eléctrico: 433m en total
- Superficie intervenida:
- ?En iluminación 6161m2
- En instalación interna 21210m2
- El nivel de iluminación horizontal alcanzado fue de 1521 lux, que corresponde a un campo de juego fih de categoría 1 con nivel de iluminación mínimo de 1000 lux.
ASPECTOS DESTACADOS
- Principales desafíos de la obra y soluciones implementadas.

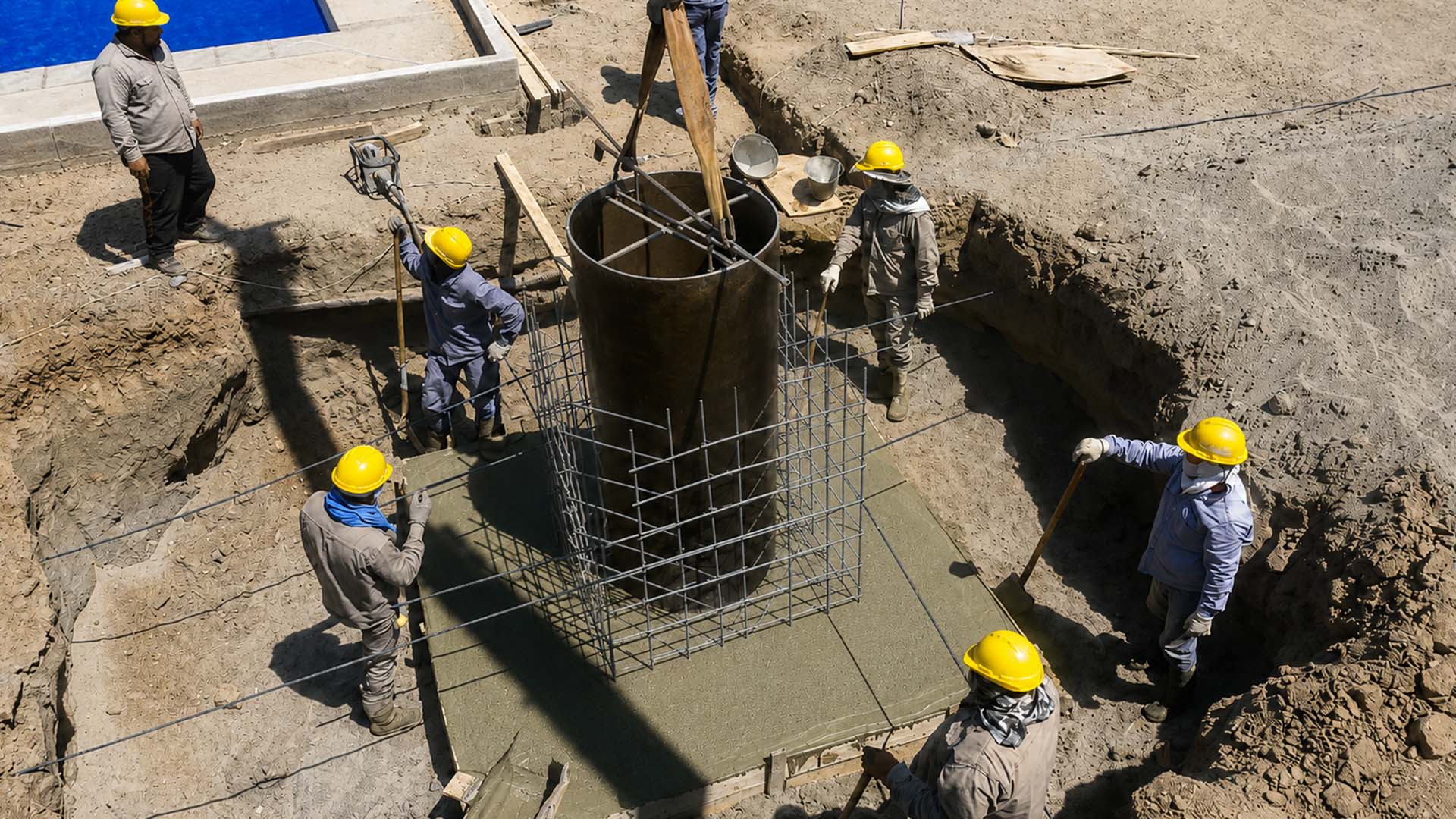

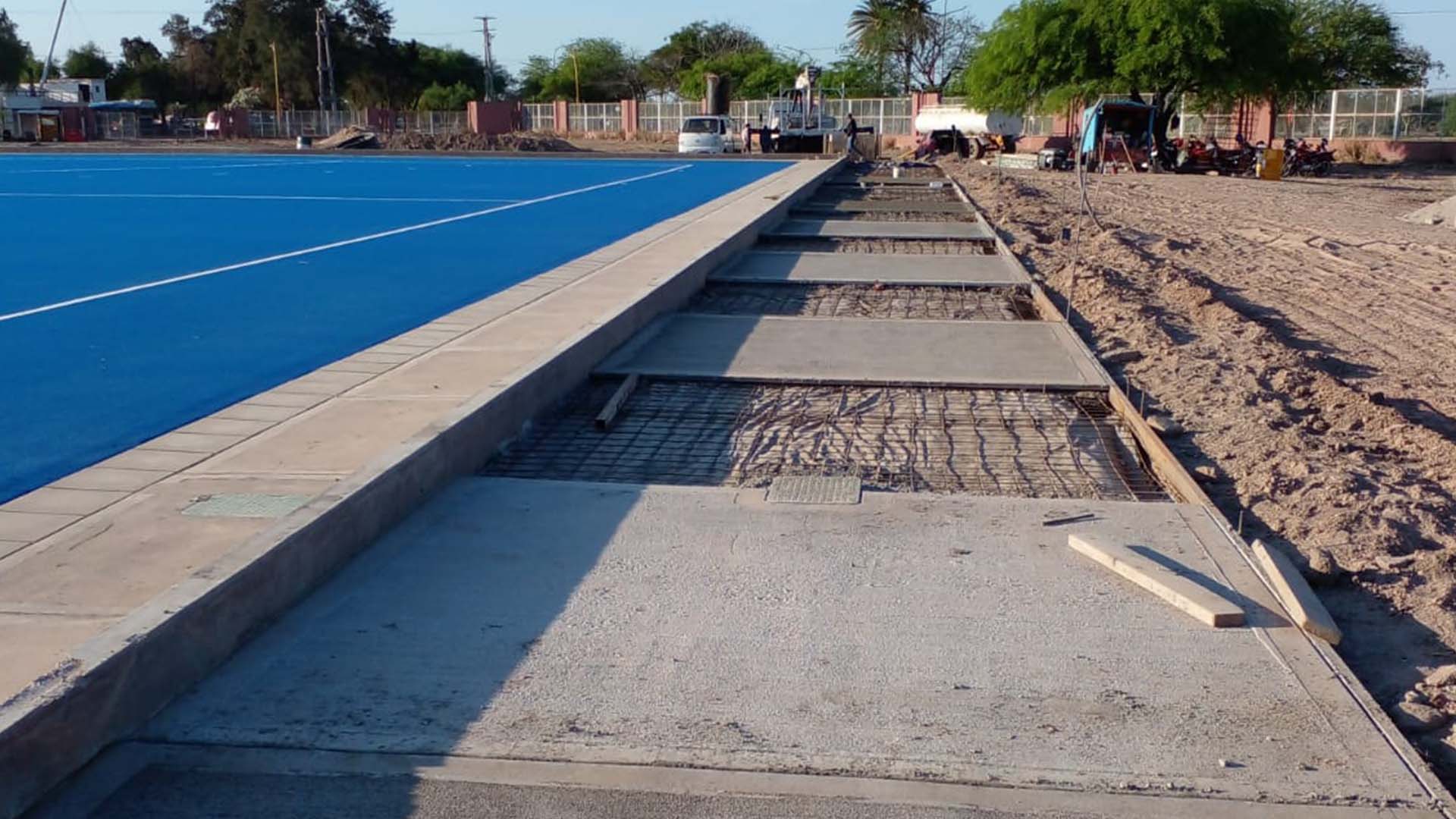

- Desafío 1: Construir las bases para las columnas de hormigón en un terreno arenoso.
- Solución: Se implementó una base de tipo zapata en función del terrero y los esfuerzos involucrados.
- Proceso: Para garantizar la seguridad y evitar desmoronamientos, realizamos una excavación en forma cónica, ampliando el área de trabajo.
- Consolidación: Una vez construidas las bases, el perímetro se rellenó y compactó con una mezcla estabilizada de suelo - arena - cemento, aportando más firmeza al terreno.
- Desafío 2: Orientar con exactitud 154 proyectores de alta potencia con ángulos de apertura de 15° y 60° para alcanzar de manera uniforme tres niveles de iluminación requeridos: 500, 1000 y 1750 lux.
- Solución: Implementamos un sistema de encendido selectivo y un método de alineación manual de alta precisión para coordinar el encendido de los proyectores previamente direccionados.
- Proceso: Materializamos los puntos del cálculo lumínico sobre el terreno mediante cuadrículas de tanza de PVC. Luego, acoplamos un nivel láser perfectamente perpendicular a cada panel para apuntar manualmente al centro de cada coordenada.
- Consolidación: Logramos una cobertura fotométrica óptima y uniforme en toda la superficie, cumpliendo estrictamente con las exigencias de luxes requeridos por proyecto.
BENEFICIOS OBTENIDOS PARA LA COMUNIDAD
- Desarrollo deportivo y formación local: Funciona como un centro de alto rendimiento donde más de 200 jugadores y entrenadores santiagueños ya se han capacitado directamente con figuras y cuerpos técnicos de Las Leonas y Los Leones, elevando el nivel técnico de la región.
- Turismo Deportivo y Motor Económico: Al ser sede oficial de eventos internacionales de máxima jerarquía —como la prestigiosa FIH Pro Leaguefrente a potencias mundiales—, el estadio posiciona a la provincia en el mapa global, atrayendo visitantes y dinamizando de forma directa el comercio, la hotelería y la gastronomía local.
- Sustentabilidad y Vanguardia: El complejo fue diseñado bajo estrictos criterios de eficiencia hídrica, logrando una cancha de agua reglamentaria que reduce significativamente el consumo de recursos en comparación con locaciones tradicionales, combinando alta competencia con compromiso ambiental.
LOGROS TÉCNICOS O MEJORAS ALCANZADAS
- Para Líneas Eléctricas S.A., la ejecución de esta obra de gran enverdadura representó un hito de ingeniería clave, alcanzando los siguientes resultados en tiempo récord:
- Certificación Internacional FIH: Cumplimos estrictamente con las máximas exigencias de infraestructura a nivel global.
- Iluminación Apta para TV: Validamos un sistema lumínico certificado oficialmente para transmisiones internacionales en alta definición.
- Plazos de Entrega Récord: Optimizamos los procesos constructivos y la logística para entregar la obra con total éxito bajo un cronograma crítico.
- Capacidad de Ingeniería: Consolidamos nuestro liderazgo técnico en fundaciones complejas y sistemas fotométricos de alta potencia.
